2015中考物理典型例题剖析:电学

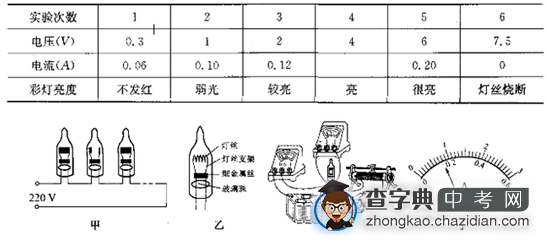

小明在欣赏圣诞树上的小彩灯时发现,各小彩灯的连接方式为串联,当其中一只灯丝熔断,其他彩灯却仍能发光,如图甲所示.这是为什么呢?他仔细观察灯泡的构造如图乙,查阅得知细金属丝表面涂有绝缘物质;取一只完好的彩灯,按图丙电路进行实验,电源电压为7.5 V,数据及现象记录如下表,请依据上述信息完成以下问题:
(1)第4次实验电流表示数如图丁,其读数为______安:
(2)从数据中发现,通过彩灯的电流与电压不成正比,其原因是___________________________________________________________________________________.
(3)能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是___________________________________________________________________________________________.
(4)请依据彩灯结构及实验现象,推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是_______________________________________________________________.
【解析】
(1)由于表中的电流都比较小,所以图丁中电流表的量程为小量程,其读数为0.16 A
(2)彩灯电阻因温度的变化而发生改变
(3)第6次实验时灯丝两端电压等于电源电压(或7.5 V)
(4)在220 V的较高电压下,细金属丝表面的绝缘层被击穿。
