2014中考物理复习必备考点调研题36：电路图的画法与实物电路的连接
2014中考物理复习必备考点调研题36：电路图的画法与实物电路的连接
母题探究
典例170

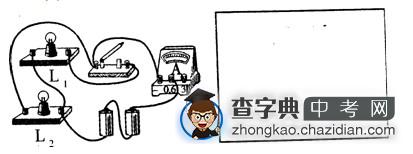

(1)根据图中的实物连接在框中画出对应的电路图；
(2)请在图中用笔画线代替导线，按要求连接电路，要求：①开关同时控制两盏电灯；②电灯L1、L2并联；③电流表测通过两灯的总电流；④所画导线不能交叉．
解析：
(1)两个灯泡并联，开关控制Li，电流表测量干路中的电流，根据实物图画出正确的电路图；
(2)先连接干路的电源、开关、电流表，然后将两灯并联起来后接入干路．
【答案】
(1)如图所示．
(2)如图所示，
题型攻略
(1)画电路图时的注意事项：①用统一的符号；②连接线要横平竖直，使电路图成方形，拐角处连接成直角且不能调换电路元件的位置．
(2)连接实物图时的注意事项：先串联后并联，先干路后支路。
更多点击下载：2014中考物理复习必备考点调研题36：电路图的画法与实物电路的连接
